Tấm Đỡ Bạc Đạn Và Nhông Máy Mài 125mm GWS 17-125 S Bosch 1607000D62 Chính Hãng

Tấm Đỡ Bạc Đạn Và Nhông Máy Mài 125mm GWS 17-125 S Bosch 1607000D62 Chính Hãng Có Sẵn Tại Minh Triết

1. Tổng quan tấm đỡ bạc đạn Bosch 1607000D62

Tấm đỡ bạc đạn Bosch 1607000D62 là một chi tiết thuộc cụm truyền động đầu máy mài góc. Trên hệ thống phụ tùng của Bosch, sản phẩm được gọi là Bearing Flange, có thể hiểu là mặt bích hoặc tấm đỡ ổ bi.

Trong cách gọi phổ biến tại Việt Nam, sản phẩm còn được mô tả là tấm đỡ bạc đạn, đế đỡ bạc đạn, tấm đỡ nhông hoặc cụm tấm đỡ bạc đạn và nhông máy mài. Những tên gọi này cùng hướng đến vị trí của phụ tùng trong phần đầu hộp số, nhưng mã 1 607 000 D62 mới là thông tin cần ưu tiên khi đối chiếu.

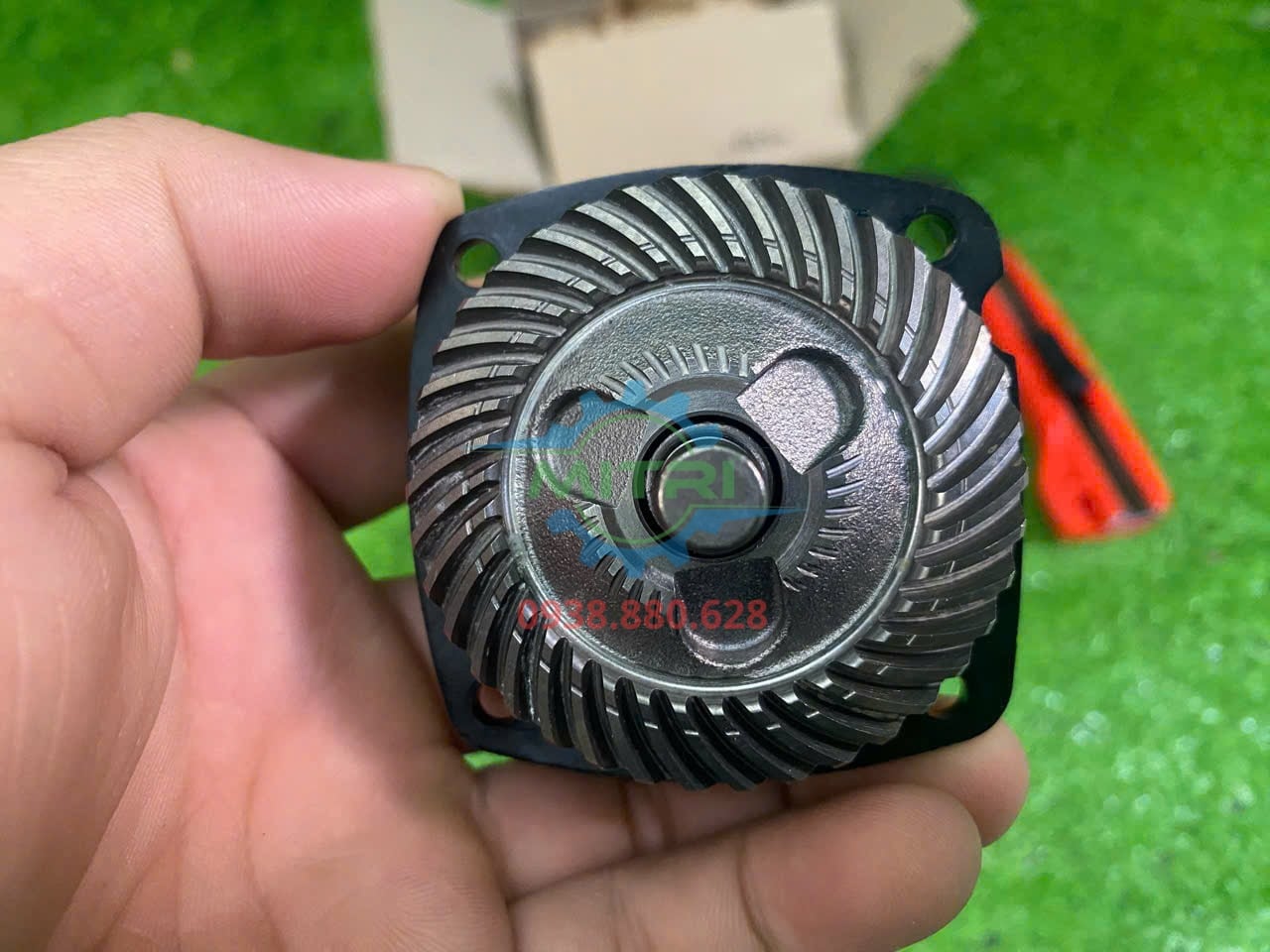

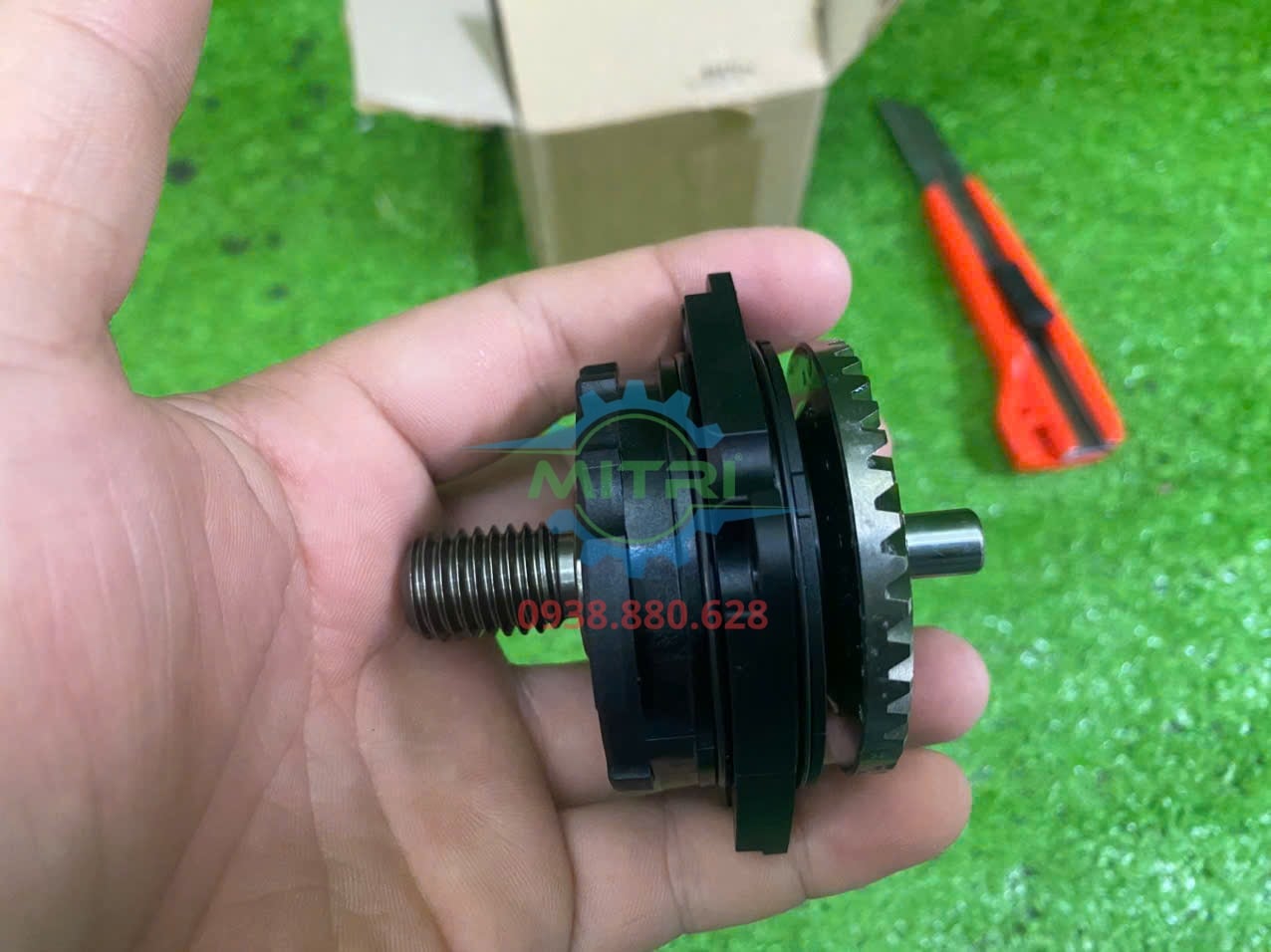

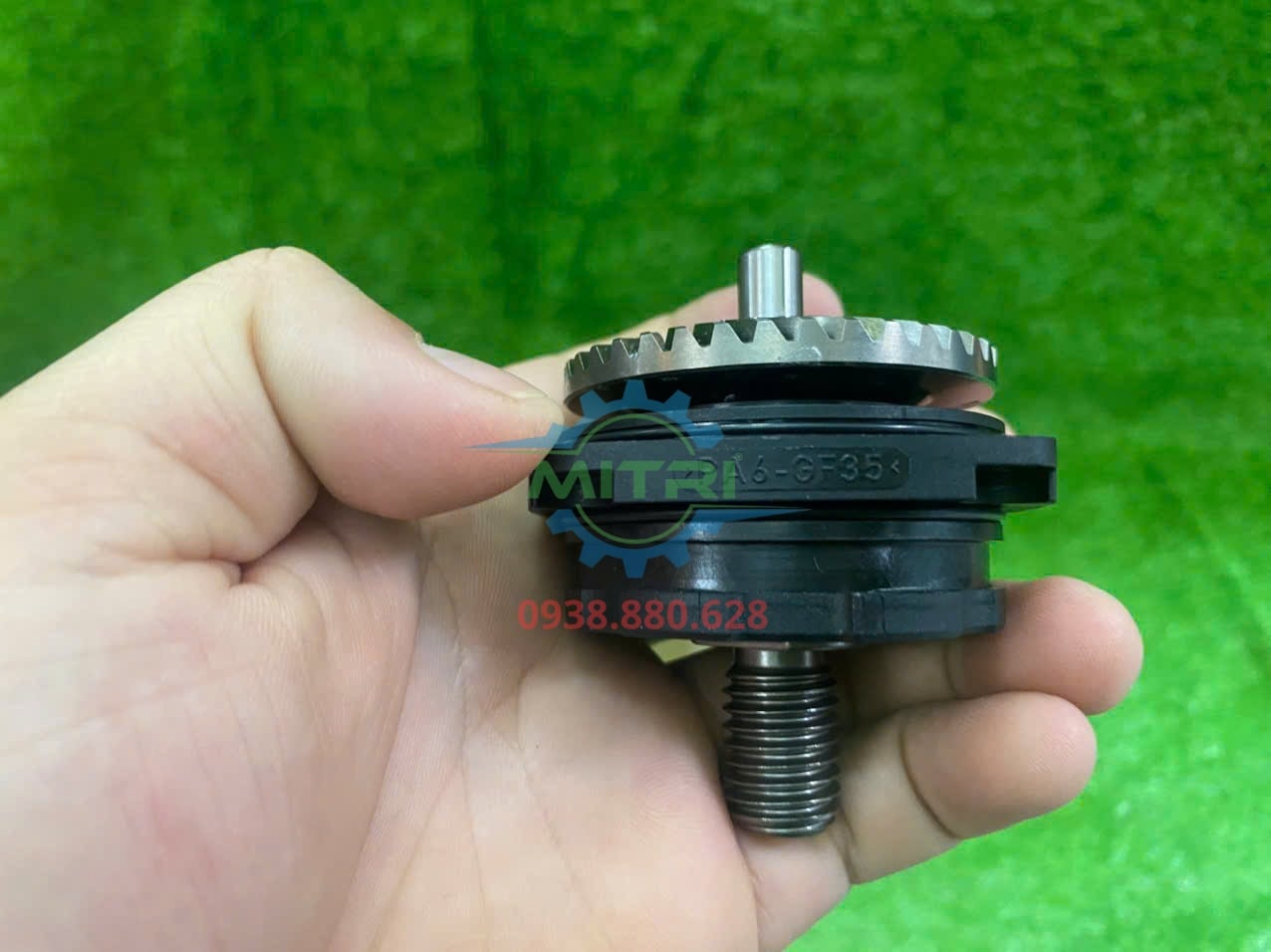

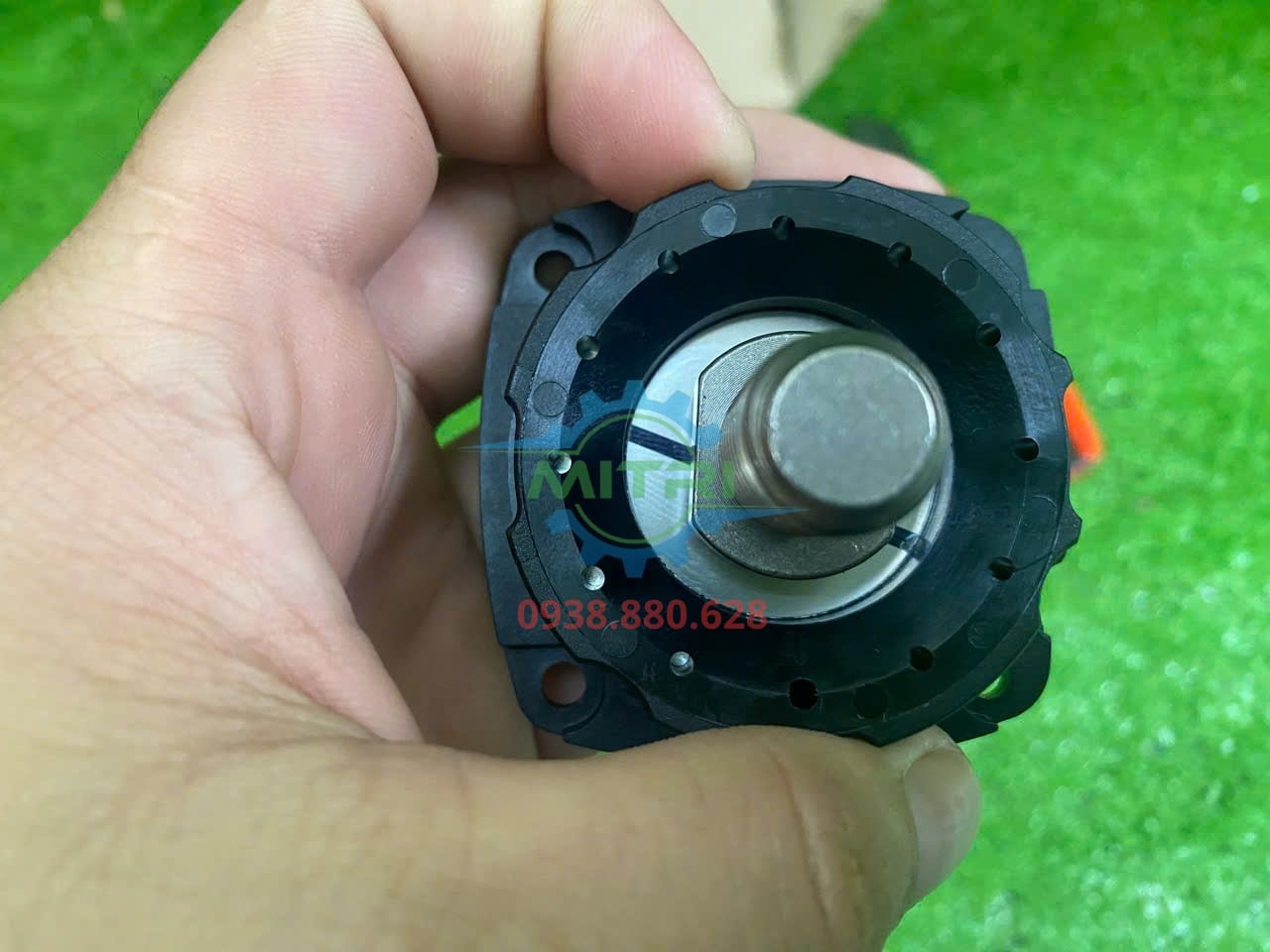

Hình ảnh thực tế cho thấy cụm phụ tùng có kết cấu tấm đỡ dạng vuông bo góc, các lỗ bắt vít, ổ bi tại trung tâm, trục đầu ra và vành răng côn bố trí quanh một mặt. Đây là cụm chi tiết liên quan trực tiếp đến việc đỡ, định vị và truyền chuyển động trong đầu máy.

Khi mô-tơ máy mài hoạt động, chuyển động quay cần được truyền qua hệ thống bánh răng đến trục lắp đá. Tấm đỡ giữ các chi tiết trong vị trí tương quan phù hợp để quá trình quay diễn ra ổn định.

Nếu tấm đỡ, bạc đạn, trục hoặc răng truyền động bị mòn và sai lệch, máy có thể xuất hiện tiếng ồn, rung, nóng bất thường hoặc giảm độ ổn định tại đầu trục. Tuy nhiên, các biểu hiện này cũng có thể liên quan đến nhiều bộ phận khác nên cần được kỹ thuật viên chẩn đoán trước khi thay phụ tùng.

Bosch 1607000D62 không phải phụ kiện lắp bên ngoài như vành đỡ đá mài. Đây là phụ tùng nằm bên trong cụm đầu truyền động và việc thay thế cần được thực hiện bởi người có chuyên môn sửa chữa dụng cụ điện.

2. Thông số nhận diện Bosch 1607000D62

3. Tấm đỡ bạc đạn đảm nhiệm vai trò gì trong máy mài?

Máy mài góc sử dụng mô-tơ quay ở tốc độ cao. Chuyển động từ mô-tơ phải được dẫn đến trục làm việc nằm theo hướng phù hợp với kết cấu đầu máy.

Trong hệ thống này, bạc đạn giúp đỡ trục và giảm ma sát tại vị trí quay. Tấm đỡ tạo nền liên kết để ổ bi, trục và các chi tiết truyền động giữ được vị trí tương đối với vỏ hộp số.

Khi tâm trục được duy trì đúng, vành răng côn có thể ăn khớp với bánh răng dẫn động theo quỹ đạo được thiết kế. Đây là điều kiện cần để truyền chuyển động ổn định và hạn chế tải lệch lên bề mặt răng.

Tấm đỡ còn có các vị trí bắt vít để liên kết với cụm đầu máy. Các điểm lắp cần giữ chi tiết cố định, đồng thời duy trì độ đồng tâm của hệ thống trục.

Nếu bề mặt tấm đỡ bị biến dạng hoặc vị trí ổ bi không còn ổn định, độ chính xác của cụm truyền động có thể bị ảnh hưởng. Hậu quả có thể biểu hiện qua tiếng ồn, rung hoặc độ rơ tại đầu trục.

Đây là lý do phụ tùng dạng Bearing Flange không nên được lựa chọn theo hình dáng gần giống. Sai lệch nhỏ tại vị trí lỗ bắt vít, đường kính lắp ổ bi, chiều cao trục hoặc hình học bánh răng đều có thể làm cụm máy không hoạt động đúng.

4. Vai trò của bánh răng côn trên cụm Bosch 1607000D62

Hình ảnh sản phẩm cho thấy một vành răng có các răng bố trí theo dạng xoắn quanh tấm đỡ. Đây là phần tham gia vào bộ truyền bánh răng côn của đầu máy mài.

Bộ truyền bánh răng giúp chuyển hướng chuyển động từ trục mô-tơ sang trục lắp đá. Các bề mặt răng phải ăn khớp đúng vị trí để truyền tải ổn định.

Hình dạng răng, số lượng răng, đường kính làm việc và vị trí lắp đều là những yếu tố đã được xác định theo thiết kế của máy. Người dùng không nên lựa chọn một bánh răng khác chỉ vì đường kính ngoài gần tương đương.

Khi các răng bị mòn không đều, sứt hoặc biến dạng, quá trình ăn khớp có thể tạo tiếng kêu và rung. Tình trạng thiếu hoặc sai loại mỡ hộp số cũng có thể ảnh hưởng đến bề mặt truyền động.

Tuy nhiên, tiếng kêu tại đầu máy không tự động đồng nghĩa tấm đỡ và nhông đã hỏng. Kỹ thuật viên còn phải kiểm tra bạc đạn, bánh răng đối diện, trục rô-to, vỏ hộp số, khe hở lắp ghép và tình trạng bôi trơn.

Thay một chi tiết mà không kiểm tra các bộ phận ăn khớp có thể làm phụ tùng mới tiếp tục chịu tải bất thường. Vì vậy, việc sửa chữa nên được thực hiện theo đánh giá tổng thể của cụm truyền động.

5. Khả năng tương thích với Bosch GWS 17-125 S

Bosch xác nhận phụ tùng 1 607 000 D62 nằm tại vị trí 828 trong danh mục linh kiện của GWS 17-125 S mã kiểu 3 601 GD0 300.

Đây là cơ sở rõ ràng để sử dụng mã phụ tùng trong việc tra cứu cho phiên bản máy nói trên. Tuy nhiên, tên GWS 17-125 S có thể được phân phối tại nhiều thị trường hoặc xuất hiện ở các thời điểm khác nhau.

Khi đặt phụ tùng, cần đọc tem thông số trực tiếp trên thân máy. Mã kiểu máy thường gồm 10 ký tự và bắt đầu bằng số 3. Đối với phiên bản đang được đối chiếu trong bài, mã này là 3 601 GD0 300.

Không nên chỉ cung cấp thông tin “máy mài Bosch 125 mm”. Bosch có nhiều dòng máy cùng dùng đá 125 mm nhưng kết cấu hộp số, tấm đỡ, trục và bánh răng khác nhau.

Cũng không nên chỉ dựa vào công suất 1.700 W. Nhiều máy có mức công suất hoặc tên gần giống nhưng sử dụng sơ đồ linh kiện khác.

Phương pháp đối chiếu đáng tin cậy là kết hợp tên máy, mã kiểu máy, vị trí phụ tùng và mã 1 607 000 D62. Hình ảnh chi tiết cũ có thể được cung cấp thêm để kỹ thuật viên kiểm tra, nhưng không thay thế mã máy.

6. Phân biệt tấm đỡ bạc đạn với vành đỡ đá mài

Tên gọi “flange” có thể gây nhầm lẫn vì máy mài sử dụng nhiều chi tiết dạng mặt bích. Bosch 1607000D62 là Bearing Flange nằm trong đầu truyền động, không phải vành đỡ đá lắp phía ngoài trục.

Vành đỡ đá mài có chức năng tiếp xúc với phụ kiện cắt hoặc mài, thường được lắp cùng đai ốc khóa trên trục M14. Chi tiết này có thể tháo ra khi thay đá theo hướng dẫn sử dụng máy.

Trong khi đó, Bearing Flange vị trí 828 liên quan đến bạc đạn, trục và bộ truyền bánh răng bên trong hộp số. Đây là phụ tùng sửa chữa, không phải phụ kiện thay đổi thường xuyên trong quá trình vận hành.

Bosch cũng liệt kê nhiều mặt bích khác nhau trong danh mục GWS 17-125 S. Việc chỉ sử dụng từ khóa “mặt bích Bosch” có thể dẫn đến đặt nhầm chi tiết.

Người mua nên ghi đầy đủ “Bearing Flange Bosch 1 607 000 D62 vị trí 828” khi yêu cầu báo giá hoặc kiểm tra kho.

Cách ghi mã rõ ràng giúp bộ phận bán hàng, kho phụ tùng và kỹ thuật viên cùng đối chiếu một sản phẩm, hạn chế nhầm với vành đỡ đá hoặc Bearing Flange vị trí 829.

7. Những dấu hiệu cho thấy cụm đầu máy cần được kiểm tra

Tiếng kêu cơ khí tăng lên tại đầu máy là một dấu hiệu cần được kiểm tra. Âm thanh có thể phát sinh từ bánh răng, bạc đạn, trục hoặc khe hở lắp ghép.

Độ rung thay đổi bất thường cũng cần được lưu ý. Tuy nhiên, rung có thể do đá mài mất cân bằng, phụ kiện lắp sai, trục bị ảnh hưởng hoặc nhiều nguyên nhân khác ngoài tấm đỡ.

Đầu hộp số nóng nhanh hơn điều kiện thông thường có thể liên quan đến ma sát, bạc đạn, bôi trơn hoặc tải làm việc. Máy cần được dừng và đánh giá thay vì tiếp tục vận hành kéo dài.

Độ rơ bất thường tại trục lắp đá là biểu hiện cần kỹ thuật viên kiểm tra. Không nên kết luận chỉ bằng cảm giác cầm tay khi chưa tháo phụ kiện và đánh giá đúng phương pháp.

Mạt kim loại hoặc dấu hiệu răng bị mòn trong hộp số cũng có thể liên quan đến cụm truyền động. Khi một bánh răng hư, bánh răng ăn khớp với nó cần được đánh giá đồng thời.

Máy từng bị rơi, va đập mạnh hoặc kẹt đá cũng nên được kiểm tra tổng thể. Lực tác động có thể ảnh hưởng đến nhiều chi tiết trong đầu máy chứ không chỉ riêng Bosch 1607000D62.

8. Vì sao cần thay đúng mã phụ tùng?

Phụ tùng nằm trong hệ truyền động yêu cầu độ phù hợp cao hơn nhiều so với việc lựa chọn theo kích thước bên ngoài. Các vị trí bắt vít, tâm ổ bi và hình học bánh răng phải tương ứng với thiết kế của máy.

Nếu tâm trục sai lệch, bánh răng có thể ăn khớp không đúng. Tình trạng này làm tải phân bố không đều và có thể tạo tiếng ồn, nhiệt hoặc mòn nhanh.

Nếu vị trí lỗ bắt vít khác nhau, tấm đỡ có thể không lắp được hoặc không nằm đúng mặt phẳng. Không được khoan, mài hoặc sửa đổi tấm đỡ để cố lắp vào máy khác mã.

Bánh răng nhìn tương tự chưa chắc có cùng số răng, góc răng hoặc đường kính làm việc. Sai khác nhỏ cũng ảnh hưởng đến bộ truyền.

Mã 1607000D62 có nhiều cách trình bày như 1 607 000 D62 hoặc 1.607.000.D62. Những cách viết này cùng thể hiện một mã phụ tùng, nhưng phải bảo đảm không nhầm chữ D với ký tự khác.

Việc giữ lại phụ tùng cũ và chụp rõ tem máy giúp quá trình đối chiếu thuận lợi hơn. Tuy nhiên, quyết định cuối cùng vẫn cần dựa trên mã kiểu máy và sơ đồ phụ tùng chính thức.

9. Lợi ích khi sử dụng phụ tùng đúng chuẩn Bosch

Lợi ích đầu tiên là khả năng đối chiếu rõ ràng theo mã phụ tùng. Bosch 1 607 000 D62 được nhận diện chính thức trong sơ đồ của hãng, giúp giảm rủi ro lựa chọn theo phỏng đoán.

Lợi ích thứ hai là hình học lắp đặt được thiết kế cho vị trí tương ứng. Các lỗ bắt vít, vùng đỡ ổ bi và bộ truyền bánh răng cần khớp với cụm máy.

Lợi ích thứ ba là thuận tiện trong công tác sửa chữa và quản lý phụ tùng. Kỹ thuật viên có thể ghi lại mã vị trí 828 trong hồ sơ bảo trì.

Lợi ích thứ tư là hạn chế việc sửa đổi chi tiết. Một phụ tùng đúng mã không yêu cầu khoan thêm lỗ hoặc mài bớt bề mặt chỉ để lắp vừa.

Lợi ích thứ năm là hỗ trợ duy trì cấu hình thiết kế của máy. Điều này đặc biệt quan trọng với bộ truyền quay ở tốc độ cao và chịu tải cơ học.

Tuy nhiên, phụ tùng đúng mã vẫn phải được lắp đúng kỹ thuật. Việc thay không chính xác, sử dụng sai chất bôi trơn hoặc bỏ qua chi tiết hư hỏng liên quan có thể làm kết quả sửa chữa không đạt yêu cầu.

10. Thông tin máy mài Bosch GWS 17-125 S liên quan đến việc nhận diện

Bosch GWS 17-125 S là máy mài góc chuyên nghiệp sử dụng đá có đường kính 125 mm. Phiên bản được Bosch công bố có công suất đầu vào 1.700 W.

Máy có dải tốc độ không tải từ 2.800 đến 11.500 vòng/phút và sử dụng ren trục M14. Những thông số này cho thấy cụm đầu máy phải làm việc trong điều kiện tốc độ cao.

Bosch trang bị cho dòng máy các tính năng như kiểm soát phản lực, bảo vệ khởi động lại, khởi động mềm và bảo vệ quá tải tùy cấu hình thị trường.

Tuy nhiên, các thông số của máy không phải thông số kỹ thuật của tấm đỡ bạc đạn. Không nên ghi công suất 1.700 W hoặc tốc độ 11.500 vòng/phút như khả năng riêng của phụ tùng.

Thông tin máy chỉ giúp nhận diện môi trường làm việc của Bosch 1607000D62 và nhấn mạnh yêu cầu lắp đúng phụ tùng trong hệ truyền động tốc độ cao.

Mã kiểu 3 601 GD0 300 vẫn là dữ liệu quan trọng hơn tên gọi và công suất khi lựa chọn linh kiện sửa chữa.

11. Những thông tin cần cung cấp khi đặt mua

Thông tin đầu tiên là tên máy Bosch GWS 17-125 S. Tên máy giúp xác định nhóm sản phẩm nhưng chưa đủ để kết luận.

Thông tin thứ hai là mã kiểu máy trên tem. Đối với phiên bản được xác nhận trong danh mục Bosch, mã kiểu là 3 601 GD0 300.

Thông tin thứ ba là mã phụ tùng cần mua: 1 607 000 D62. Nên ghi đủ khoảng cách hoặc dạng viết liền 1607000D62 để tránh nhầm.

Thông tin thứ tư là vị trí 828 trong sơ đồ phụ tùng. Chi tiết này đặc biệt hữu ích vì cùng cụm đầu máy còn có Bearing Flange vị trí 829 mang mã khác.

Thông tin thứ năm là hình ảnh phụ tùng cũ và vị trí lắp. Ảnh nên thể hiện cả mặt bánh răng, mặt trục, các lỗ bắt vít và những dấu hiệu hư hỏng.

Thông tin cuối cùng là yêu cầu về cấu hình giao hàng. Người mua cần xác nhận sản phẩm có bao gồm ổ bi, trục, bánh răng, vòng đệm hoặc chỉ gồm một phần cụm chi tiết theo lô hàng thực tế.

12. Các bộ phận liên quan cần được kỹ thuật viên kiểm tra

Khi cụm truyền động có tiếng kêu hoặc mòn bất thường, kỹ thuật viên cần đánh giá bánh răng ăn khớp đối diện. Một bánh răng mới làm việc với bánh răng đã mòn có thể không đạt độ tiếp xúc phù hợp.

Bạc đạn và trục cũng cần được kiểm tra về độ rơ, bề mặt lắp và tình trạng quay. Không nên chỉ thay tấm đỡ nếu ổ bi hoặc trục đã hư hỏng.

Vỏ hộp số cần giữ đúng hình dạng và các vị trí bắt vít không bị nứt hoặc biến dạng. Vỏ sai lệch có thể ảnh hưởng đến vị trí tấm đỡ.

Vòng đệm và chi tiết làm kín phải được đối chiếu theo sơ đồ. Bosch liệt kê vòng O-ring 47,0 × 1,5 mm mã 3 600 210 109 tại vị trí 828/4 trong cùng khu vực.

Tình trạng chất bôi trơn trong hộp số cũng cần được đánh giá. Không tự sử dụng bất kỳ loại mỡ nào khi chưa xác định yêu cầu phù hợp cho cụm máy.

Việc sửa chữa toàn bộ hệ thống giúp hạn chế trường hợp phụ tùng mới bị ảnh hưởng bởi một chi tiết cũ đã mòn hoặc lắp sai.

13. Cách nhận biết nguy cơ đặt nhầm phụ tùng

Nguy cơ đầu tiên là chỉ tìm theo từ khóa “máy mài Bosch 125 mm”. Dòng 125 mm có nhiều model và nhiều sơ đồ linh kiện khác nhau.

Nguy cơ thứ hai là nhầm giữa mã 1 607 000 D62 và 1 607 000 GD1. Cả hai đều được mô tả là Bearing Flange nhưng nằm ở hai vị trí khác nhau.

Nguy cơ thứ ba là nhầm Bearing Flange với vành đỡ đá mài. Hai chi tiết có chức năng và vị trí hoàn toàn khác nhau.

Nguy cơ thứ tư là dựa vào hình ảnh có hình dáng gần giống. Ảnh chụp không thể thể hiện đầy đủ sai khác về kích thước lắp và hình học răng.

Nguy cơ thứ năm là dùng mã trên hộp đựng hoặc hóa đơn cũ thay cho mã kiểu trên tem thân máy. Những mã này có thể không phải dữ liệu cần thiết để tra sơ đồ phụ tùng.

Để hạn chế sai sót, cần gửi đồng thời ảnh tem máy, mã phụ tùng, vị trí sơ đồ và ảnh chi tiết cũ cho đơn vị tư vấn.

14. Những hạn chế cần lưu ý trước khi mua

Bosch 1607000D62 là phụ tùng chuyên biệt nên không thể lựa chọn như một linh kiện dùng chung cho mọi máy mài 125 mm.

Trang phụ tùng Bosch không công bố chi tiết vật liệu, độ cứng, kích thước từng vị trí hoặc tuổi thọ định mức của sản phẩm. Không nên tự bổ sung các thông số này vào hồ sơ kỹ thuật.

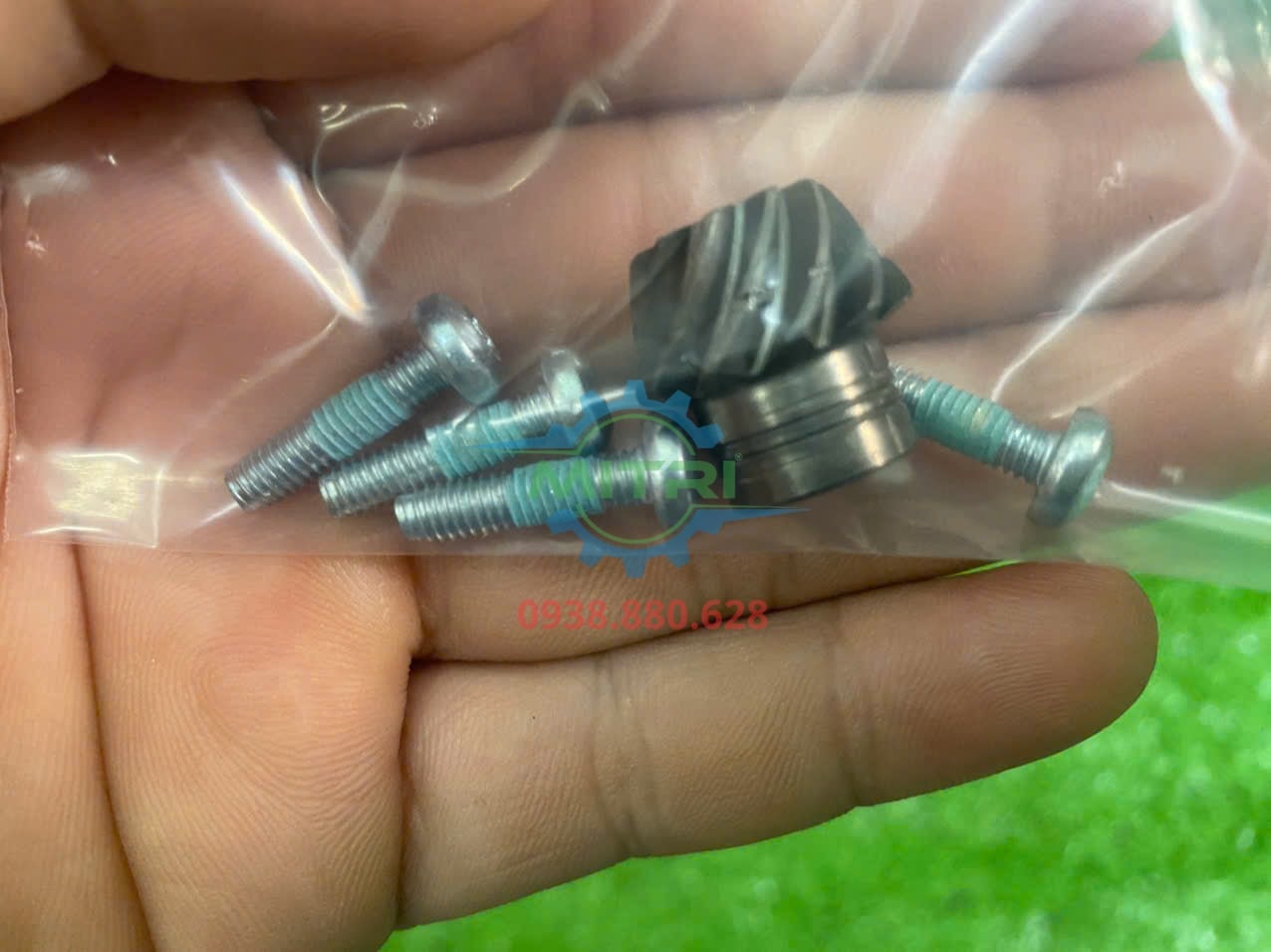

Cấu hình thực nhận có thể cần được xác nhận riêng. Hình ảnh cho thấy cụm gồm nhiều chi tiết liên kết, nhưng người mua phải kiểm tra sản phẩm giao hàng có bao gồm đầy đủ ổ bi, trục, bánh răng và phụ kiện liên quan hay không.

Sản phẩm không thay thế việc chẩn đoán hư hỏng. Tiếng kêu hoặc rung có thể xuất phát từ nhiều bộ phận khác trong máy.

Việc thay phụ tùng mới không thể khắc phục hoàn toàn nếu bánh răng đối diện, vỏ hộp số hoặc trục rô-to đã hư hỏng.

Đây là linh kiện nằm trong máy và không phù hợp để người chưa được đào tạo tự tháo lắp. Sửa chữa không đúng có thể làm máy hoạt động thiếu ổn định.

15. Kiểm tra và bảo quản phụ tùng trước khi lắp

Phụ tùng cần được giữ trong bao bì sạch và khô trước khi đưa vào sửa chữa. Bụi, cát hoặc mạt kim loại không nên bám vào ổ bi và bề mặt răng.

Không để cụm phụ tùng rơi hoặc va đập mạnh. Tấm đỡ, trục và răng truyền động yêu cầu độ chính xác hình học.

Không tự xoay, ép hoặc tác động lực bất thường lên trục chỉ để kiểm tra bằng cảm giác. Việc đánh giá nên do kỹ thuật viên có chuyên môn thực hiện.

Bề mặt răng cần được quan sát để phát hiện sứt, mẻ hoặc dấu va đập trong quá trình vận chuyển. Các lỗ bắt vít cũng phải giữ nguyên hình dạng.

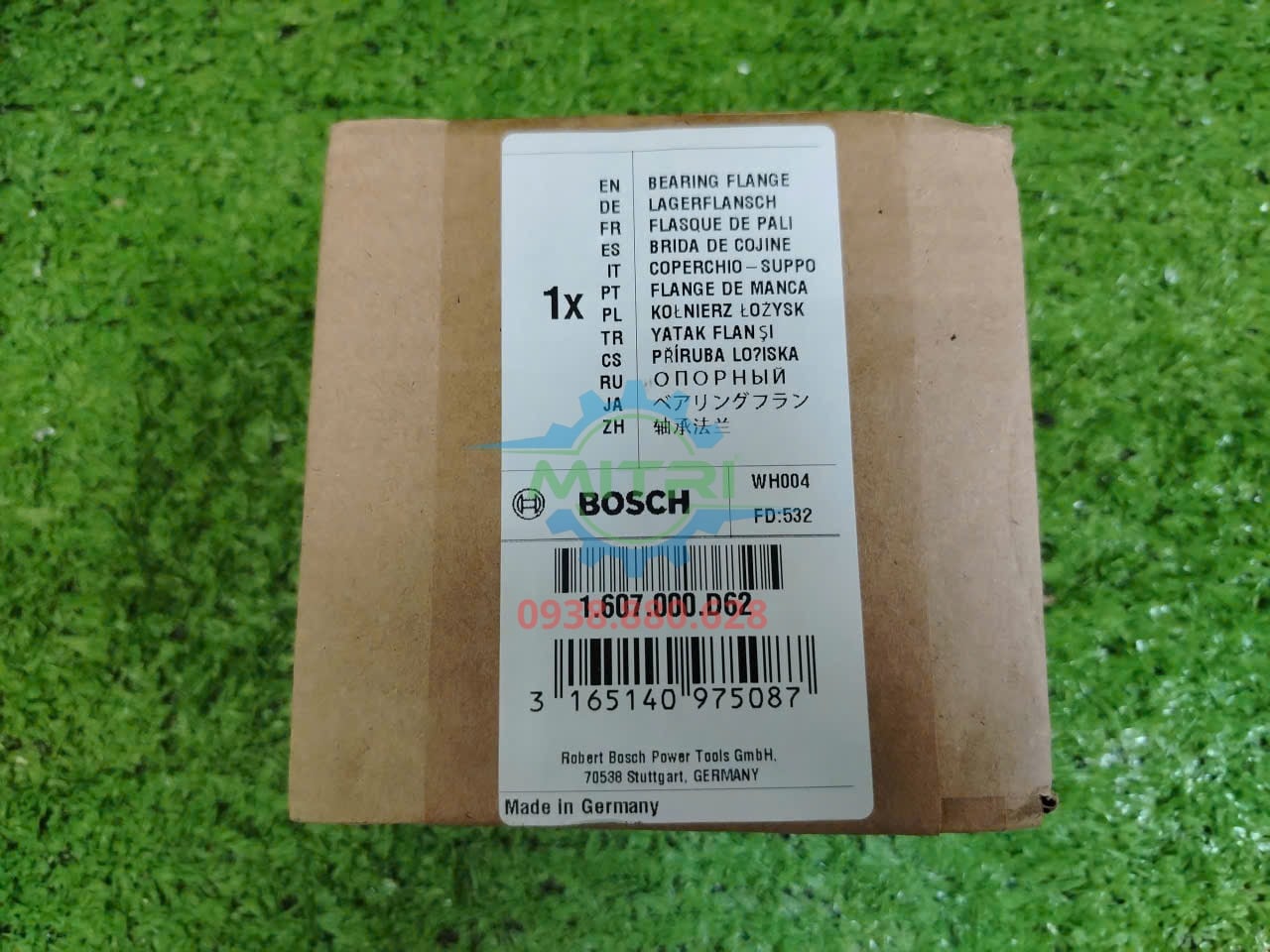

Mã trên bao bì, phiếu giao hàng và thông tin đặt mua cần được đối chiếu trước khi mở hoặc lắp sản phẩm.

Phụ tùng chưa sử dụng nên được bảo quản tránh ẩm, hóa chất ăn mòn và khu vực có nhiều bụi mài.

⚠️ Lưu ý quan trọng từ Kỹ thuật viên Minh Triết

16. Câu hỏi thường gặp về Bosch 1607000D62

Bosch 1607000D62 có dùng cho GWS 17-125 S không?

Có đối với phiên bản GWS 17-125 S mã kiểu 3 601 GD0 300, vì Bosch liệt kê phụ tùng 1 607 000 D62 tại vị trí 828 trong sơ đồ của máy này. Người mua vẫn phải kiểm tra tem trên thiết bị thực tế.

1607000D62 có phải vành đỡ đá mài không?

Không. Mã này được Bosch gọi là Bearing Flange và nằm trong cụm truyền động đầu máy. Vành đỡ đá mài bên ngoài là một phụ tùng khác.

Sản phẩm có bao gồm bạc đạn và nhông không?

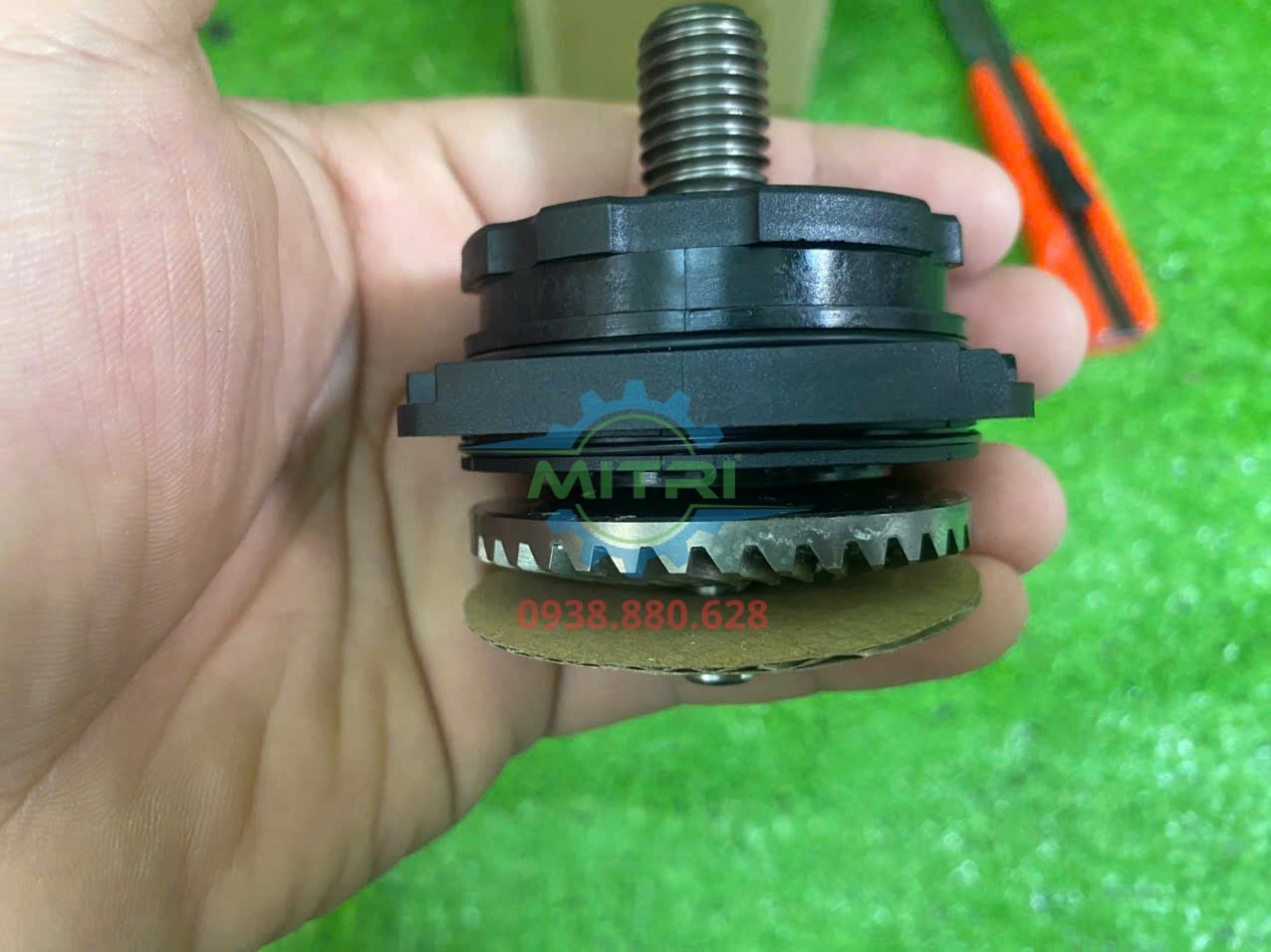

Hình ảnh sản phẩm thể hiện cụm có ổ bi, trục và vành răng côn. Tuy nhiên, khách hàng cần xác nhận lại cấu hình giao hàng thực tế, vì danh mục phụ tùng và từng lô hàng có thể quy định các chi tiết đi kèm khác nhau.

17. Kết luận về tấm đỡ bạc đạn Bosch 1607000D62

Tấm đỡ bạc đạn và nhông Bosch 1607000D62 là phụ tùng thuộc cụm truyền động đầu máy mài, được Bosch gọi chính thức là Bearing Flange.

Mã đầy đủ của sản phẩm là 1 607 000 D62, nằm tại vị trí 828 trong sơ đồ GWS 17-125 S mã kiểu 3 601 GD0 300.

Cụm phụ tùng có vai trò đỡ và định vị trục, bạc đạn cùng bánh răng côn, qua đó hỗ trợ hệ truyền động duy trì vị trí làm việc phù hợp.

Điểm quan trọng nhất khi mua không phải chỉ là hình dáng hoặc tên máy 125 mm, mà là sự trùng khớp giữa mã phụ tùng, vị trí sơ đồ và mã kiểu máy.

Người mua cũng cần phân biệt mã 1607000D62 với Bearing Flange 1607000GD1 vị trí 829 và với vành đỡ đá mài bên ngoài.

Đối với máy Bosch GWS 17-125 S đúng phiên bản và đã được kỹ thuật viên xác định hư hỏng tại vị trí 828, Bosch 1607000D62 là mã phụ tùng cần được ưu tiên đối chiếu.

18. Liên hệ tư vấn Bosch 1607000D62 tại Minh Triết

Khách hàng cần tư vấn tấm đỡ bạc đạn và nhông máy mài Bosch 1607000D62 có thể liên hệ Minh Triết để được hỗ trợ đối chiếu mã phụ tùng, vị trí 828, tên máy và mã kiểu thiết bị.

Khi liên hệ, khách hàng nên chuẩn bị hình ảnh tem máy, ảnh phụ tùng cũ và mô tả tình trạng thiết bị để việc kiểm tra được chính xác hơn.

Quý khách vui lòng liên hệ kiểm tra tình trạng hàng tại thời điểm đặt mua, đồng thời xác nhận giá bán, cấu hình máy, phụ kiện đi kèm và chính sách bảo hành.
