Bộ Cảo Đĩa Thủy Lực 150mm Licota ATB-1074 – Sức Mạnh Thủy Lực Cho Vòng Bi Cỡ Lớn

Khi vòng bi lớn nằm sâu, cảo thông thường thường không còn hiệu quả

Tháo vòng bi nhỏ bằng cảo hai chấu hoặc ba chấu tương đối đơn giản khi phía sau vòng bi còn đủ khoảng trống để móc chân cảo. Khó khăn xuất hiện khi vòng bi ép sát vai trục, nằm sâu bên trong cụm máy hoặc có bề mặt ngoài không phù hợp để chân cảo bám chắc.

Trong những tình huống này, người thợ thường mất nhiều thời gian chỉnh chân cảo nhưng lực kéo vẫn không đi đúng tâm. Chân cảo có thể trượt ra ngoài, vòng bi bị kéo lệch hoặc phần vai trục phải chịu lực không đều. Nếu chuyển sang đóng búa, nung nóng hoặc dùng thanh nạy, nguy cơ làm biến dạng trục, hư bề mặt lắp ghép và ảnh hưởng các chi tiết xung quanh sẽ tăng lên.

Bộ cảo đĩa thủy lực Licota ATB-1074 xử lý vấn đề theo hướng khác. Hai nửa đĩa tách được đưa vào phía sau vòng bi hoặc chi tiết cần tháo, sau đó siết lại để tạo mặt tựa rộng và chắc. Thanh ngang, hệ thống chân cảo và piston thủy lực tạo lực kéo theo trục, nhờ đó vòng bi được tách ra có kiểm soát hơn.

Thiết kế này phù hợp với những công việc mà cảo ba chấu không thể bám hoặc chỉ bám được một phần mép chi tiết. Đĩa tách không phụ thuộc vào hình dạng mặt ngoài của vòng bi nhiều như chân móc, vì lực được truyền từ phía sau vòng bi qua một bề mặt tiếp xúc lớn hơn.

Đĩa tách 105–150mm phù hợp vòng bi và chi tiết cỡ lớn

Đĩa cảo của Licota ATB-1074 có dải làm việc từ 105mm đến 150mm. Đây là khoảng kích thước hướng đến các vòng bi, bạc đạn, puli và bánh răng lớn thường gặp trong hệ thống truyền động công nghiệp, xe tải, máy nông nghiệp và nhiều loại máy công trình.

Khi lắp đúng, hai nửa đĩa ôm sát phía sau chi tiết. Lực kéo không tập trung vào một vài điểm nhỏ như cảo chấu mà được phân bố trên vùng tiếp xúc rộng hơn. Vòng bi ít bị kéo nghiêng, trong khi người thợ dễ giữ trục ép đi đúng tâm.

Dải làm việc 105–150mm cũng cho thấy đây không phải bộ cảo dành cho vòng bi nhỏ trong xe máy, thiết bị gia dụng hoặc mô-tơ cỡ nhỏ. Khách hàng cần đo đường kính và kiểm tra khoảng hở phía sau chi tiết trước khi chọn mua. Nếu vòng bi nhỏ hơn 105mm hoặc lớn hơn 150mm, nên chọn bộ cảo có kích thước phù hợp thay vì cố lắp bộ ATB-1074 ngoài phạm vi làm việc.

Trong thực tế, đường kính vòng bi chỉ là một phần của việc lựa chọn. Người dùng còn phải xem khoảng hở giữa vòng bi với vai trục, chiều sâu vị trí lắp, chiều dài trục và không gian để dựng thanh ngang. Việc đo trước giúp tránh tình trạng bộ cảo đúng đường kính nhưng chân cảo không đủ chiều dài hoặc khu vực xung quanh không đủ chỗ thao tác.

Lực thủy lực 10 tấn giảm sức người khi tháo chi tiết bị ép chặt

Vòng bi cỡ lớn thường được lắp ép chặt lên trục. Sau thời gian dài vận hành, bụi, rỉ sét, nhiệt và tải làm việc khiến chi tiết càng khó tháo. Nếu chỉ dùng vít me cơ khí, người thợ phải sử dụng lực tay lớn, trong khi ma sát tại ren làm giảm đáng kể lực truyền đến trục ép.

Thanh ép thủy lực của Licota ATB-1074 tạo lực cảo tối đa 10 tấn. Người dùng không cần liên tục dùng cần dài để tăng lực như trên cảo cơ khí. Áp lực được tạo từ hệ thống thủy lực và truyền dọc theo tâm trục, phù hợp với các chi tiết có độ ép chặt cao.

Lực lớn chỉ phát huy hiệu quả khi toàn bộ bộ cảo được lắp cân. Đĩa tách phải ôm đều, hai chân cảo có chiều dài bằng nhau, thanh ngang nằm vuông với trục và đầu ti ép phải đặt đúng tâm. Nếu bộ cảo bị nghiêng, lực 10 tấn có thể tập trung sai vị trí, làm cong chân cảo, lệch đĩa hoặc gây hư bề mặt trục.

Người dùng cũng không nên xem mức 10 tấn là lực phải sử dụng trong mọi lần tháo. Lực cần được tăng từ từ và dừng kiểm tra nếu chi tiết không dịch chuyển. Khi tải tăng nhưng vòng bi vẫn đứng yên, nguyên nhân có thể nằm ở vòng hãm chưa tháo, chi tiết bị giữ bởi then, bề mặt quá rỉ hoặc bộ cảo đang lắp sai vị trí.

Thép Chrome Molybdenum phù hợp với dụng cụ chịu lực cao

Các bộ phận chịu tải của Licota ATB-1074 sử dụng thép Chrome Molybdenum, thường được gọi là thép CR-MO. Đây là nhóm vật liệu được sử dụng trên nhiều dụng cụ cơ khí chịu lực nhờ độ cứng và khả năng chịu tải phù hợp với môi trường sửa chữa công nghiệp.

Trong bộ cảo thủy lực, đĩa tách, chân cảo và thanh ngang phải chịu lực kéo lớn trong thời gian ngắn. Nếu vật liệu không đủ cứng, đĩa có thể bị mở rộng, chân cảo cong hoặc lỗ liên kết biến dạng. Thép CR-MO tạo nền tảng độ bền cho bộ dụng cụ khi được lắp đúng và làm việc trong giới hạn 10 tấn.

Tuy nhiên, vật liệu tốt không có nghĩa bộ cảo có thể chịu mọi cách sử dụng. Dùng búa đóng trực tiếp vào đĩa, nối thêm ống để tăng lực ngoài thiết kế, lắp chân lệch hoặc kéo chi tiết vượt kích thước vẫn có thể làm dụng cụ hư hỏng. Độ bền phụ thuộc đồng thời vào vật liệu, kết cấu và thao tác của người sử dụng.

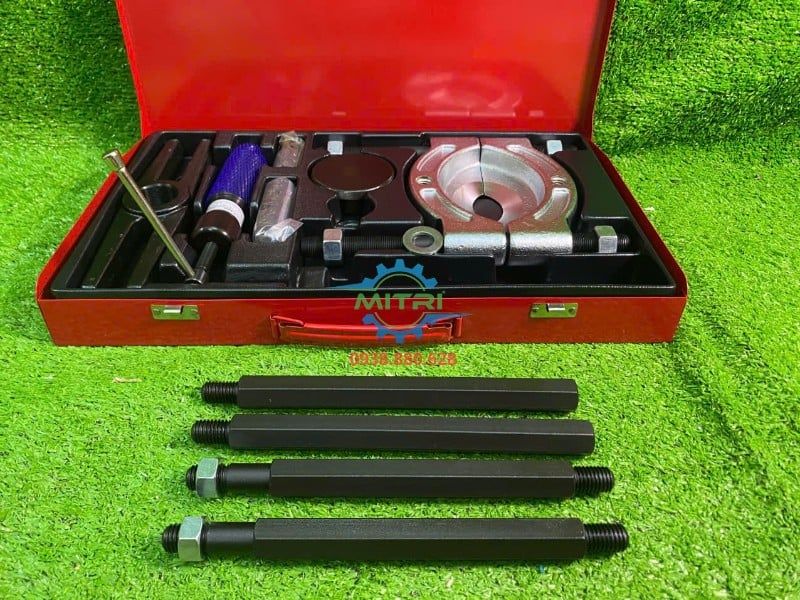

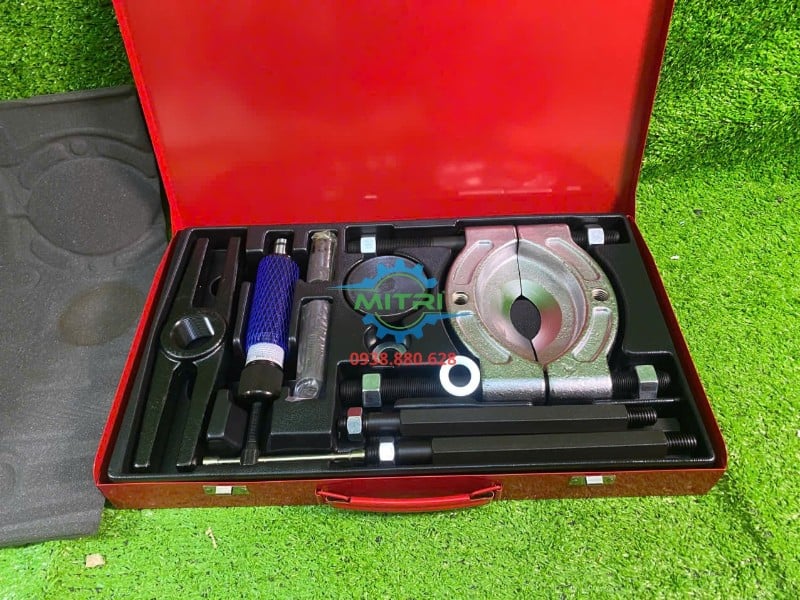

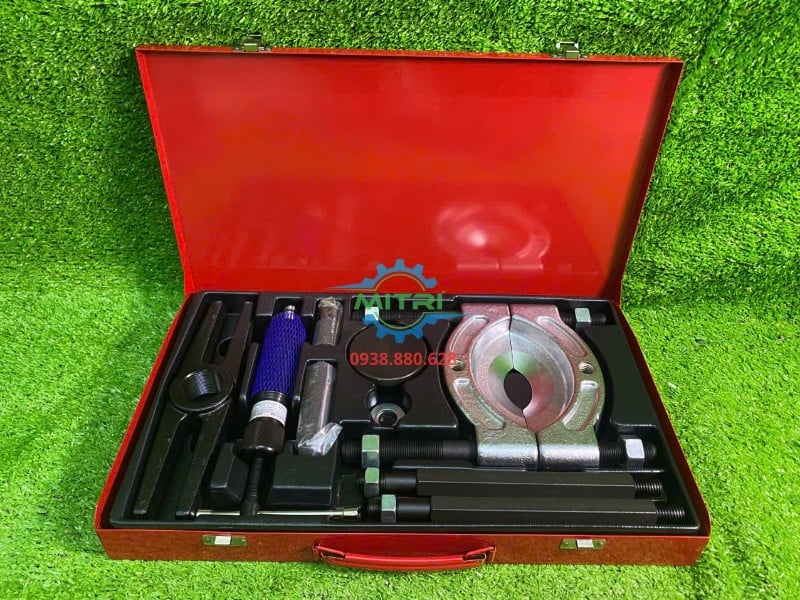

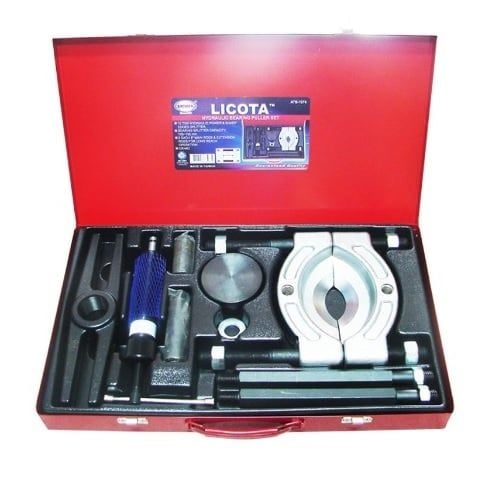

Chi tiết bộ sản phẩm Licota ATB-1074

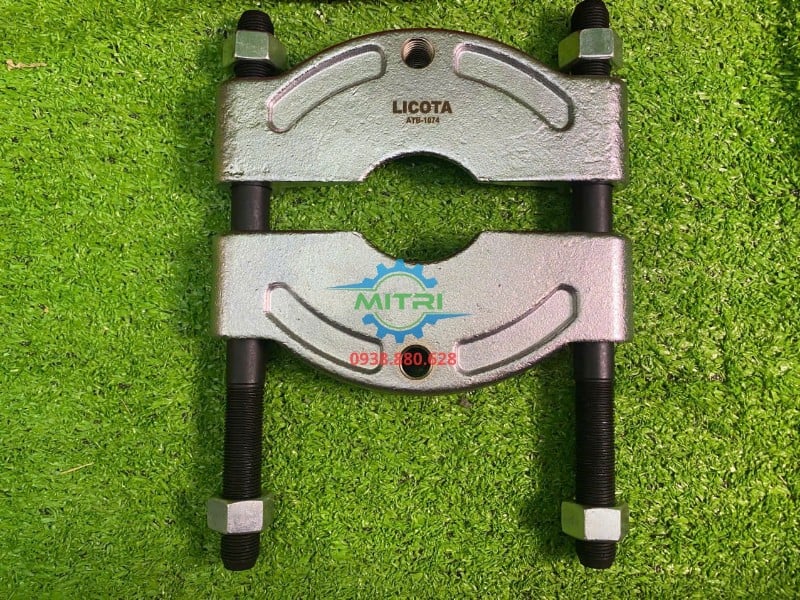

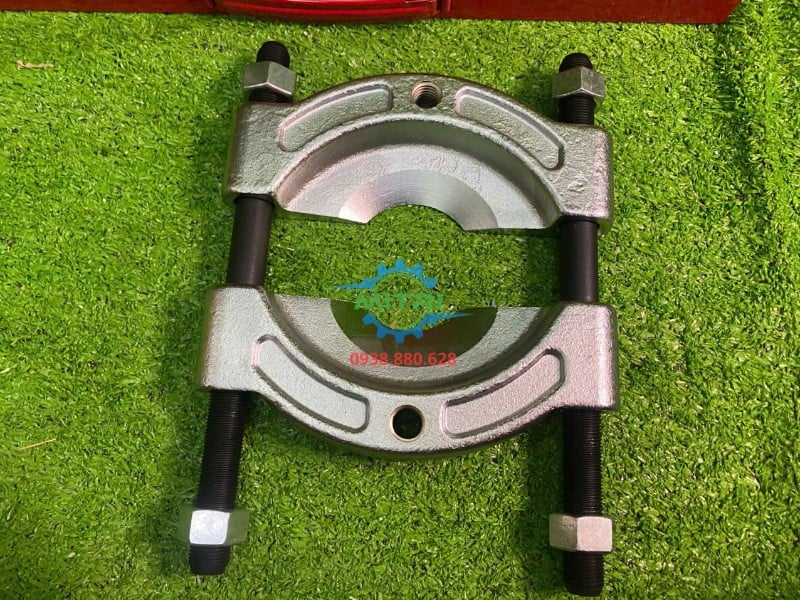

Đĩa cảo có dải làm việc 105–150mm

Đĩa cảo gồm hai phần có thể mở và khép để đưa vào phía sau vòng bi. Sau khi căn đúng vị trí, các bu lông được siết đều để hai nửa đĩa tạo mặt tựa ổn định.

Phần mép đĩa cần tiếp xúc đủ sâu với phía sau vòng bi. Nếu đĩa chỉ bám vào một mép mỏng, lực kéo lớn có thể làm sứt chi tiết hoặc khiến bộ cảo trượt ra ngoài.

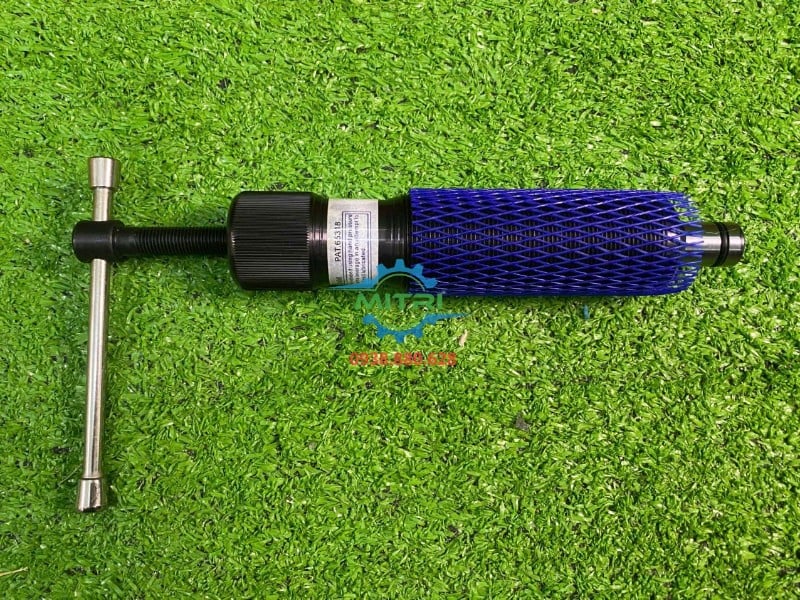

Thanh ép thủy lực hình chữ T

Thanh ép là bộ phận tạo lực chính của hệ thống. Lực thủy lực tối đa 10 tấn phù hợp với vòng bi, bánh răng và puli bị ép chặt trên trục.

Trước khi tạo áp lực, đầu ép phải được căn đúng tâm. Trục ép lệch sẽ đẩy trục máy sang một phía thay vì kéo vòng bi đi thẳng ra ngoài.

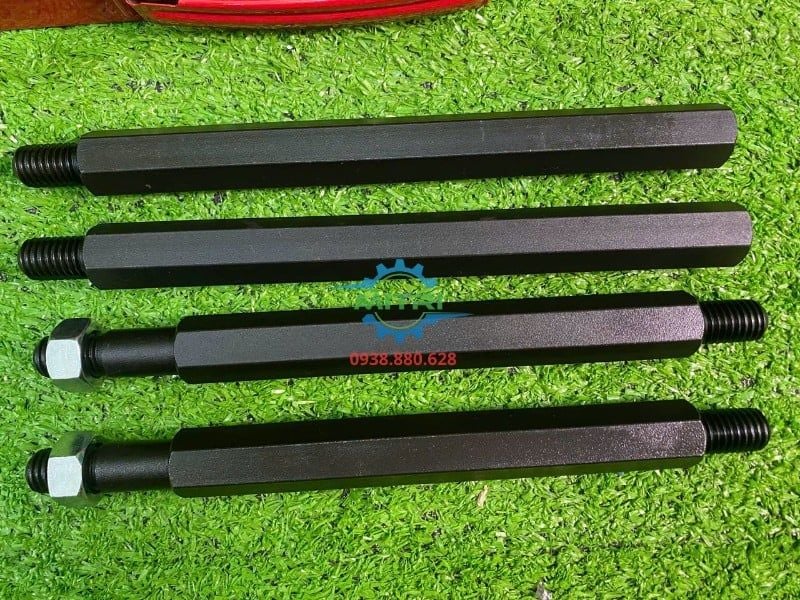

Hai chân cảo chính dài 200mm

Hai chân chính dài 8 inch, tương đương khoảng 200mm, kết nối đĩa tách với thanh ngang. Chiều dài này phù hợp với nhiều chi tiết nằm cách đầu trục một khoảng vừa phải.

Hai chân phải được lắp đối xứng và siết đều. Một chân cao, một chân thấp sẽ khiến thanh ngang nghiêng và lực kéo không còn đi dọc tâm.

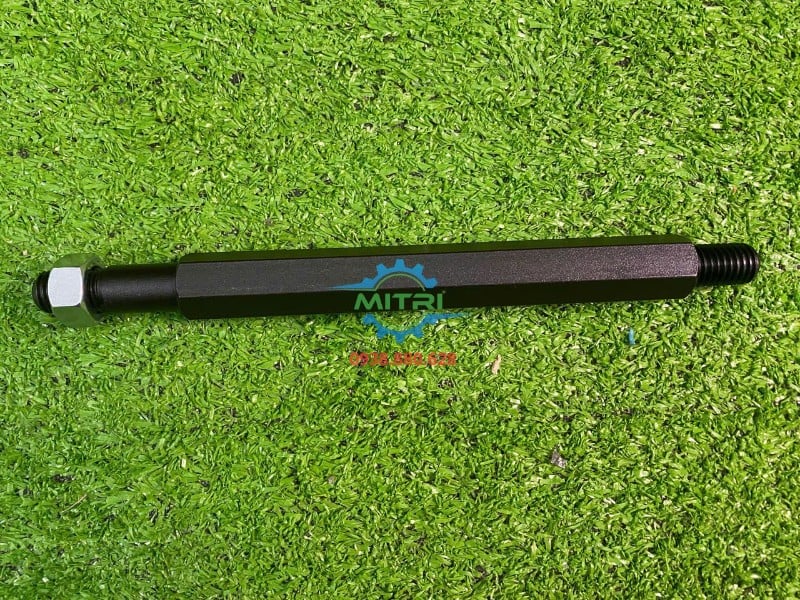

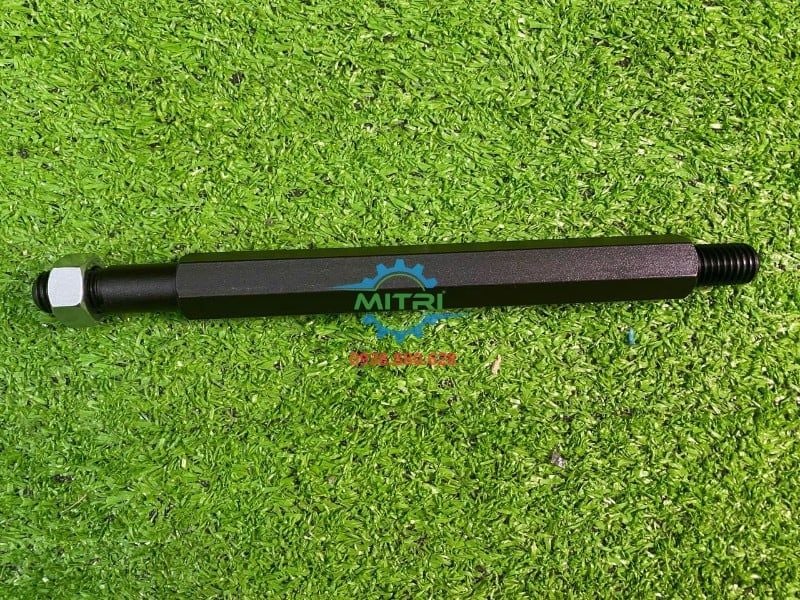

Hai chân phụ nối dài

Khi vòng bi nằm sâu hơn trên trục, người dùng có thể sử dụng chân nối dài để tăng phạm vi tiếp cận. Đây là điểm hữu ích với trục bánh xe, trục truyền động và các cụm máy có chiều dài lớn.

Phần nối phải được siết chắc trước khi tạo lực. Không nên ghép nối tạm bằng bu lông hoặc thanh ren không đúng kích thước vì khả năng chịu tải của toàn bộ hệ thống sẽ không còn được kiểm soát.

Năm đầu ti ép định tâm

Bộ sản phẩm có 5 đầu ti ép để lựa chọn theo hình dạng và kích thước đầu trục. Đầu ti phù hợp giữ thanh ép nằm đúng tâm, hạn chế tình trạng piston trượt sang bên hoặc làm hư lỗ tâm của trục.

Đầu ti quá nhỏ dễ lọt vào lỗ trục, còn đầu quá lớn có thể tì lên vùng không phù hợp. Người dùng nên thử từng đầu trước khi tạo lực và chọn loại có bề mặt tiếp xúc chắc nhất.

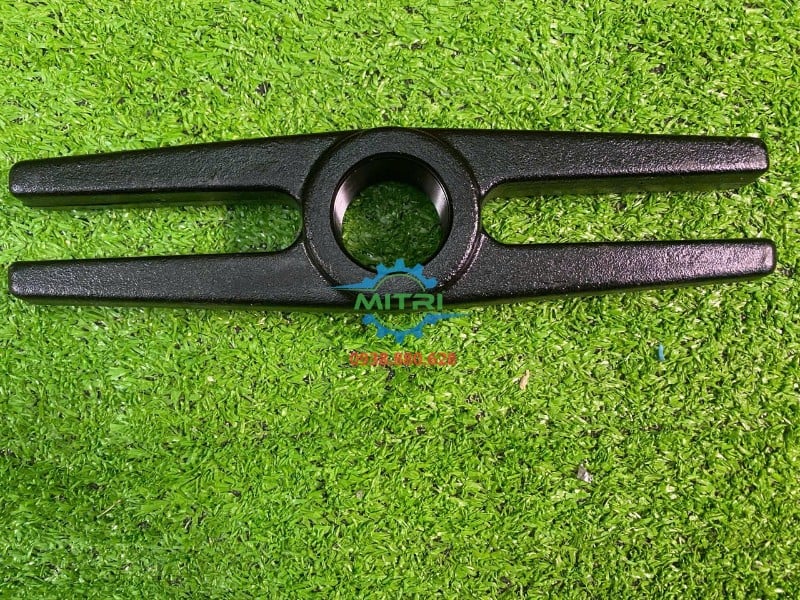

Thanh ngang và phụ kiện chịu lực

Thanh ngang liên kết hai chân cảo và tạo vị trí lắp thanh ép thủy lực. Bộ còn có miếng thép đệm điểm tựa, vòng đệm và các chi tiết liên kết để giữ hệ thống ổn định khi làm việc.

Mỗi phụ kiện đều ảnh hưởng đến khả năng chịu lực. Không nên bỏ bớt vòng đệm, thay bu lông khác cấp bền hoặc lắp ngược vị trí chỉ để rút ngắn thời gian chuẩn bị.

Bảng thông số kỹ thuật bộ cảo Licota ATB-1074

Quy trình sử dụng bộ cảo đĩa thủy lực đúng kỹ thuật

Kiểm tra chi tiết trước khi lắp cảo

Trước khi thao tác, người thợ cần xác định vòng bi có vòng hãm, chốt, then hoặc bu lông giữ hay không. Những chi tiết này phải được tháo trước. Không nên tăng lực thủy lực khi cơ cấu khóa vẫn còn nguyên vì vòng bi sẽ không thể di chuyển.

Khu vực phía sau vòng bi cần được vệ sinh để đĩa tách bám sát. Bùn đất, dầu đặc hoặc rỉ dày có thể làm hai nửa đĩa không vào đều.

Lắp đĩa tách phía sau vòng bi

Hai nửa đĩa được đưa vào khe phía sau vòng bi rồi siết đều hai bên. Người dùng nên luân phiên siết từng bu lông thay vì siết chặt một bên trước. Cách này giữ đĩa cân và hạn chế vòng bi bị đẩy lệch ngay từ bước chuẩn bị.

Chọn chiều dài chân cảo

Với chi tiết nằm gần đầu trục, hai chân chính 200mm có thể đáp ứng. Nếu vòng bi nằm sâu, lắp thêm chân nối dài theo đúng cấu hình. Hai bên phải có chiều dài bằng nhau.

Lắp thanh ngang và chọn đầu ti ép

Thanh ngang được đặt vuông với trục. Sau đó chọn đầu ti có kích thước phù hợp và đặt vào tâm đầu trục. Toàn bộ hệ thống cần nằm thẳng trước khi thanh ép bắt đầu tạo lực.

Tăng áp lực thủy lực từ từ

Người vận hành tạo lực theo từng bước ngắn, đồng thời quan sát đĩa tách, chân cảo và vị trí vòng bi. Khi vòng bi bắt đầu dịch chuyển, tiếp tục giữ tốc độ đều. Không đứng trực diện theo hướng chi tiết có thể bật ra.

Nếu áp lực tăng nhưng vòng bi không di chuyển, cần dừng lại và xả lực trước khi kiểm tra. Không tiếp tục ép đến giới hạn chỉ để thử sức của bộ cảo.

Tháo bộ dụng cụ sau khi hoàn thành

Sau khi vòng bi được tách khỏi vị trí ép, xả hết áp suất trước khi tháo thanh ngang, chân cảo và đĩa. Các chi tiết được lau sạch rồi đặt lại đúng vị trí trong hộp.

So sánh cảo đĩa thủy lực với cảo ba chấu thông thường

Cảo ba chấu phù hợp khi chi tiết có mép ngoài rõ và đủ không gian để ba chân móc bám chắc. Dụng cụ gọn, lắp nhanh và đáp ứng nhiều công việc sửa chữa phổ thông.

Cảo đĩa phù hợp hơn khi phía sau vòng bi có khe hẹp nhưng mặt ngoài không đủ vị trí cho chân móc. Đĩa tách đi vào phía sau chi tiết, từ đó tạo mặt kéo rộng và ít phụ thuộc hình dạng bên ngoài.

Hệ thống thủy lực 10 tấn cũng giảm sức người so với vít me cơ khí. Người dùng không phải kéo cần quá dài hoặc đóng búa vào cảo để tạo thêm lực.

Tuy nhiên, bộ cảo đĩa có nhiều chi tiết hơn và cần thời gian lắp cân chỉnh. Với vòng bi nhỏ, dễ tiếp cận, cảo chấu vẫn nhanh và kinh tế hơn. Licota ATB-1074 chỉ phát huy đúng giá trị khi làm việc với vòng bi lớn, vị trí khó và tải tháo tương đối cao.

Ứng dụng thực tế của Licota ATB-1074

Gara xe tải, xe khách và phương tiện hạng nặng

Bộ cảo có thể hỗ trợ tháo bạc đạn, vòng bi và một số chi tiết trên trục bánh xe hoặc hệ thống truyền động có kích thước phù hợp. Chân nối dài hữu ích khi vòng bi nằm sâu bên trong cụm trục.

Bảo trì nhà máy sản xuất

Các dây chuyền thép, xi măng, vật liệu xây dựng và chế biến thường sử dụng trục, puli, bánh răng cùng vòng bi cỡ lớn. Bộ cảo thủy lực giúp đội bảo trì chủ động hơn khi tháo chi tiết để thay vòng bi hoặc kiểm tra trục.

Sửa chữa máy nông nghiệp

Máy kéo, máy gặt, máy nghiền và nhiều thiết bị nông nghiệp sử dụng hệ truyền động chịu tải cao. Vòng bi sau thời gian vận hành có thể bám chặt trên trục, khiến cảo cơ khí nhỏ không đủ khả năng xử lý.

Bảo trì tàu thủy và thiết bị cơ khí lớn

Các cụm puli, bánh răng hoặc vòng bi có đường kính lớn thường cần dụng cụ tạo lực ổn định. Đĩa tách giúp tiếp cận những vị trí mà chân cảo thông thường khó bám.

Xưởng gia công và sửa chữa cơ khí

Với các xưởng thường xuyên nhận nhiều loại máy khác nhau, một bộ cảo có chân nối dài và nhiều đầu ti ép giúp tăng khả năng thích ứng. Người thợ không phải tự chế điểm tì cho từng trục.

Ai nên đầu tư bộ cảo Licota ATB-1074?

- Gara xe tải, xe khách và đơn vị sửa chữa phương tiện hạng nặng thường gặp vòng bi lớn.

- Đội bảo trì nhà máy cần tháo vòng bi, puli hoặc bánh răng theo kế hoạch định kỳ.

- Xưởng cơ khí cần bộ cảo lực lớn, có thể xử lý chi tiết nằm sâu trên trục.

- Đơn vị sửa chữa máy nông nghiệp, máy công trình hoặc hệ thống truyền động công nghiệp.

- Người dùng đã có kinh nghiệm lắp cảo và hiểu cách kiểm soát hệ thống thủy lực chịu lực cao.

Trường hợp nào không nên chọn ATB-1074?

Khách hàng chỉ sửa vòng bi nhỏ dưới 105mm không cần đầu tư bộ cảo 150mm. Một bộ cảo nhỏ hơn sẽ gọn, dễ lắp và phù hợp công việc hơn.

Người chưa được hướng dẫn sử dụng cảo thủy lực cũng không nên tự thao tác với lực 10 tấn. Bộ dụng cụ cần được lắp cân, kiểm tra điểm tì và vận hành trong khu vực an toàn.

Nếu chi tiết không có khoảng hở để đưa đĩa tách vào phía sau, ATB-1074 có thể không tạo được điểm bám. Khi đó cần đánh giá phương pháp tháo khác thay vì cố đóng đĩa vào khe.

Bộ cảo cũng không phù hợp với chi tiết vượt quá dải 105–150mm hoặc cần lực lớn hơn giới hạn 10 tấn. Dùng dụng cụ ngoài phạm vi thiết kế làm tăng nguy cơ cong, trượt hoặc hư hỏng bộ cảo.

Cách bảo dưỡng bộ cảo thủy lực sau khi sử dụng

Sau mỗi lần làm việc, cần lau sạch dầu, bụi kim loại và rỉ bám trên đĩa, chân cảo, thanh ngang cùng các đầu ti. Phần ren được vệ sinh và bôi lớp dầu bảo quản mỏng để hạn chế kẹt ren.

Thanh ép thủy lực cần được kiểm tra dấu hiệu rò dầu, trầy xước hoặc hoạt động không đều. Không tiếp tục sử dụng nếu piston tụt áp, thân ép biến dạng hoặc dầu rò rõ rệt.

Đĩa tách phải được kiểm tra mép làm việc. Nếu mép bị mẻ, cong hoặc hai nửa đĩa không còn khép đều, cần ngừng sử dụng và đánh giá lại trước lần làm việc tiếp theo.

Chân nối, bu lông và vòng đệm nên được đặt lại đúng vị trí trong hộp. Bộ dụng cụ có nhiều chi tiết nhỏ, nếu thất lạc một đầu ti hoặc vòng đệm, người dùng dễ phải lắp tạm phụ kiện không đúng chuẩn.

Hộp cảo nên được bảo quản tại nơi khô ráo, tránh nước và hóa chất ăn mòn. Không đặt vật nặng đè lên thanh ép thủy lực hoặc để bộ dụng cụ lẫn với phế liệu kim loại trong xe sửa chữa.

⚠️ Lưu ý quan trọng từ Kỹ thuật viên Minh Triết

Câu hỏi thường gặp về Licota ATB-1074

Licota ATB-1074 cảo được vòng bi đường kính bao nhiêu?

Đĩa cảo có dải làm việc từ 105mm đến 150mm. Khách hàng cần đo kích thước thực tế và kiểm tra khoảng hở phía sau vòng bi trước khi đặt mua.

Lực cảo 10 tấn có phù hợp với xe tải không?

Bộ có thể phù hợp với nhiều vòng bi và chi tiết trên xe tải nếu kích thước nằm trong dải làm việc và lực tháo không vượt giới hạn 10 tấn. Cần kiểm tra cấu tạo cụm trục trước khi sử dụng.

Chân cảo có thể nối dài không?

Có. Bộ gồm hai chân chính dài khoảng 200mm và hai chân phụ nối dài, phù hợp khi vòng bi hoặc bánh răng nằm sâu trên trục.

Bộ có dùng để cảo puli và bánh răng không?

Có thể sử dụng với puli hoặc bánh răng có kích thước, vị trí bám và tải tháo phù hợp. Đĩa tách phải đặt được chắc phía sau chi tiết.

Minh Triết có kiểm tra bộ cảo trước khi giao không?

Minh Triết kiểm tra model, số lượng phụ kiện, tình trạng đĩa, chân cảo, thanh ngang và bộ ép thủy lực trước khi chuẩn bị giao theo đơn hàng.

Mua bộ cảo đĩa thủy lực Licota ATB-1074 tại Minh Triết

Bộ cảo đĩa thủy lực 150mm Licota ATB-1074 phù hợp với gara, xưởng cơ khí và đội bảo trì cần tháo vòng bi cỡ lớn hoặc chi tiết nằm tại vị trí khó tạo điểm bám.

Dải làm việc 105–150mm kết hợp lực cảo tối đa 10 tấn, chân chính dài 200mm, chân nối dài và 5 đầu ti ép tạo nên một bộ dụng cụ có khả năng thích ứng với nhiều dạng trục.

Trước khi đặt hàng, khách hàng nên cung cấp đường kính vòng bi, chiều dài trục, hình ảnh vị trí lắp và loại máy đang sửa chữa. Các thông tin này giúp nhân viên Minh Triết đánh giá bộ ATB-1074 có phù hợp hay cần chuyển sang quy cách khác.
